3282 功率因素RLC負載

280V, 18.75A, 1875W / 3700VA

型號 : 3282

為何需要RLC負載?

對於UPS（不斷電電源）或Inverter（逆變器）的輸出連接到一般家用電器或工業電器設備，如具有馬達的電扇、壓縮機的冷氣機、電冰箱等具有的電感性或電容負載，此時電器設備的負載電流會落後或超前電壓，導致電能會回饋到UPS或Inverter的輸出端，可能造成輸出不穩定或損壞。

3282 RLC功率因素交流負載能對家庭與工業電器的功率因素負載都能執行實際RLC負載模擬，也能夠對太陽能逆變器、電動車逆變器V2G及儲能裝置的併網功能提供了RLC反孤島測試，3282單機280V / 18.75A容量可達1875W / 3700VA max，只要將各種電器設備及逆變器的負載參數輸入到3282 RLC Load，待驗證的Inverter / UPS交流電源輸出連接到3282 交流負載，就能夠對於電感性/電容性功率因素負載的各種電器設備進行模擬測試。

3282 如何實現RLC負載?

3282 功率因素RLC負載是由3270系列 AC Load 的3272再增加電感 L 及電容 C 所組成，其中 R 是3272的交流電子負載中的定電阻或定電流負載（電流與電壓同相位），L 及 C 各包含高達12檔電感及11檔電容，電感及電容都是被動元件所組成，具有受環境溫度影響小電流穩定度高，整機可以面板操作或透過各式介面進行操控。

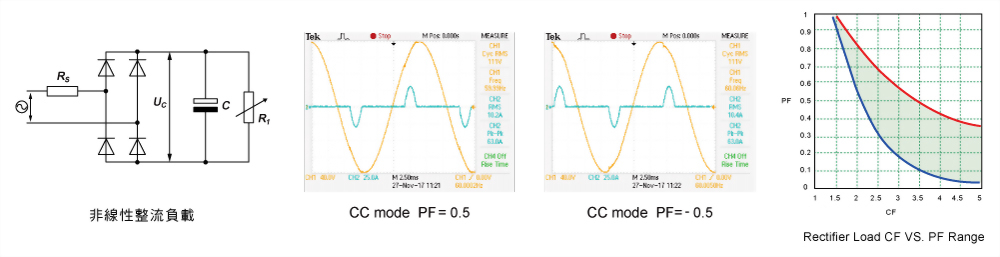

3282 內建2種PF（功率因素）測試模式，一為整流負載模式（Rectified Load 也就是CF>√2），整流性負載是兩象限的負載，分別工作在第一與第三象限，整流性負載Crest Factor峰值因素範圍： 1.414~5.0, 功率因素範圍為圖Rectified Load VS. PF Range 所示。

另一種為電感性/電容性模式（L or C Load 也就是 CF = √ 2），電感電容性負載是四象限的負載，除了電阻性會工作在第一與第三象限外，電感電容性也會在第二及第四象限工作，儲存在 L 或 C 上的電能會回饋到UPS或Inverter的輸出，若UPS或Inverter沒有適當處裡 L 或 C 電能回饋就可能造成UPS或Inverter 輸出不穩定或故障。

3282在 L/C 的PF測試模式下，使用者只要輸入所需電流及PF值，3282 內建的高速控制器即可依設定值呈現出RLC負載所需電流及 PF 數值，電感性/電容性負載的功率因素範圍最大為 0~1 超前或落後。

四個電錶可同時顯示電壓值（Vrms, Vpeak, Vmax., Vmin）、電流值（Irms, Ipeak, Imax., Imin.）、瓦特值、伏安值（VA）、頻率值、峰值因素、功率因素、電壓失真度（VTHD, VH）、電流失真度（ITHD, IH）等。
交/直流負載具有定電流、線性定電流、定電阻、定電壓、定功率等工作模式，皆可以再加上電感性或電容性負載。
內建測試模式包括UPS Efficiency、PV Inverter Efficiency、UPS Back-up time、Battery Discharge time、UPS transfer time、Fuse/Breaker Trip/Non-Trip、短路模擬、OCP、 OPP、PF、INRUS(Inrush)、SURGE 等測試模式。
在測試模式下具備Turbo mode（倍增模式）能力，可以在1秒內承受多達2倍電流（37.5A）與功率（37.5KW）的電子負載，最適合Fuse/Breaker及交流電源的短路、OCP、OPP測試，還具備時間量測功能，可顯示電池、UPS、保險絲和斷路器等測試的動作反應時間。
內建Master/Slave同步控制能力，高達八台的並聯最高可達 15KW / 15KVAR及三相△或Y的負載，除了Master/Slave外也可以個別單機並聯連接來擴充功率規格，功率規格可以依需要再增加。
支援帶載開機；先設定Load ON 便可支持帶載開機，逆變器或不斷電電源等UUT開機時便直接帶著所設定負載電流開機，用來驗證Inverter連接電器時啟動是否穩定。
支援抽載與卸載角度控制；吃載卸載角度控制，0-359度全範圍都可設定，用來驗證實際電器插拔時，Inverter輸出電壓暫態反應是否穩定，Overshoot/Undershoot 是否在容許範圍內。
支援正半週或負半週抽載；用來驗證實際電器只有正半周或負半周負載電流時，Inverter輸出電壓是否維持穩定。
支援SCR/TRIAC的電流調變波形，90度Trailing edge及Leading Edge。
支援電源供應器於開機時之電容性負載（Inrush Current）與運行中負載突然接入（Hot Plug-in）時的瞬間電流（Surge Current）測試。
頻率範圍 : DC, 40~70Hz
過電壓警示、過電流、過功率、過溫度保護。
GPIB、RS-232、USB、LAN 控制介面。

最齊全的量測功能

3282 功率因素 RLC 負載內建16位元 A/D 及 DSP 等精準的量測電路，提供了精確的量測值，量測項目共有電壓均方根值（Vrms）、電流均方根值（Arms）、瓦特值（Watt）、伏安（VA）、波峰因素（CF）、功率因素（PF）、總諧波失真率（THD）、電壓總諧波失真率（VTHD）、電流總諧波失真率（ITHD）、峰值電流（Ipeak）、電流最大值（Amax）、電流最小值（Amin）、電壓最大值（Vmax）、電壓最小值（Vmin）。

除了這些量測功能外，亦提供了時間量測，產品如 UPS、保險絲及斷路器等的跳脫或熔斷時間及 Off-line UPS 的轉換時間（Transfer time）。

3280 Power Factor Load 應用

完整的交流及直流負載模式

● 交流負載模式

● 定電流模式 : 在交流負載的定電流模式，僅適用於弦波電壓源，提供線性負載的CF，PF(模擬)測試。

● 線性定電流模式 : 可以適用於弦波與非弦波電壓源，如下圖所示的 PWM 變頻驅動器，階梯(Step)電壓源，及 UPS 弦波變方波，方波變弦波。

● 定電流 + 電感性，電容性負載

● 支援帶載開機 : 模擬待測物直接插入( Plug-in) 抽載；先設定Load ON 便可支持帶載開機，逆變器或不斷電電源開機時便直接帶著所設定負載電流開機，用來驗證Inverter連接電器時啟動是否穩定。

● 支援抽載與卸載角度控制：吃載卸載角度控制，0-359度全範圍都可設定，用來驗證實際電器插拔時，Inverter輸出電壓暫態反應是否穩定，Overshoot / Undershoot 是否在容許範圍內。

● 支援正半週與負半週抽載及SCR/TRIAC的電流調變波形，90度Trailing edge及Leading Edge；用來驗證實際電器只有正半周或負半周及 SCR/TRIAC負載電流時，Inverter輸出電壓是否維持穩定。

● 支援電源供應器於開機時之電容性負載(Inrush Current) 與運行中負載突然接入(Hot Plug-in)測試用來驗證電器在開機時的瞬間啟動電流(Inrush Current) 及電器突然接上(Surge Current)時，Inverter 輸出電壓暫態反應是否穩定，如下圖所示。

開機時的瞬間啟動電流 (Inrush Current) 測試

電器突然接上時的瞬間突波電流(Surge Current)測試

交流整流負載模擬符合 IEC62040-3 and IEC61683 測試規範

3280系列 AC/DC 電子負載的交流整流模式，完全符合 IEC 對 UPS及 PV Inverter 的測試規範要求，分別是IEC62040-3 UPS Efficiency Measurement non-Linear and IEC61683 Resistive Plus Non-Linear。

3280系列的交流整流性負載模式，是使用CC+CR負載模式並維持電流的THD 在80%，來模擬實際PV Inverter 所連接的電子設備。

3282 負載的各種測試模式

3282 AC/DC 電子負載特別內建各種產品所需的測試模式，包括交流部分的UPS, Inverter, Fuse/Breaker, AC Power Source，及直流部份的 Battery, Fuse/Breaker, DC Power Source等，如下圖所示。

電流保護元件測試

電流保護元件包括Fuse 保險絲， Breaker斷路器及新型的PTC Resettable fuse自恢復保險絲等，其作用是當電路電流超過設計的額定值時，也就是負荷超過設計的電流容量時便將電路斷開。以避免發生過熱、甚至著火，起火等危險。上述保護元件中Fuse是一次性使用，Breaker與PTC就可以重覆使用。

電流保護元件的保護電流值與保護反應時間通常是具有乘積的關係，也就是通過電流保護元件的電流愈大，則其保護斷路的反應時間就愈短，這就類似是能量保護元件。

針對這樣的特性，3282系列交直流電子負載特別針對電流保護元件的測試驗證開發出Fuse Test功能，就能夠用一額定電流與功率的電子負載來測試驗證此類保護元件(如圖b)。當 Turbo mode(倍增模式) 設置為 ON 時，在1秒的測試時間內，測試電流可以倍增到最大電流的2倍，以3282為例，最大測試電流可倍增為37.5A(如圖d)，也就是使用3282系列的Turbo mode為ON時，於1秒測試時間內就可以達到2台3282系列的測試電流值。

Fuse Test基本上分為Trip（熔斷）與Non-Trip（沒有熔斷）2種。

Fuse Test設定參來包括測試電流（Istart），測試時間（Time），測試重覆次數REPEAT TIME等。

在Trip熔斷測試下，是用來測試電流過大異常發生時必須能夠提供斷路的保護能力，表示電流保護元件需熔斷的動作，因此測試電流需要大於熔斷的電流規格，當3282系列電子負載偵測到電壓低於1.0V，LCD就顯示Repeat次數及電流保護元件的熔斷時間 XXXX.X sec.。

在Non-Trip測試下，表示電流保護元件需達到不熔斷的動作，因此測試電流需要低於熔斷的電流規格，用來驗證在正常電流範圍內就必須不熔斷，當3282系列電子負載在測試時間（Pulse Time）與重覆Repeat次數結束後都沒熔斷，LCD顯示Repeat次數的資訊。

電池測試功能

3282系列負載新增TYPE1~TYPE3共二種電池放電測試，可以依需要選擇適當的電池測試模式，測試結果可以直接在LCD顯示器上顯示電池的AH容量、放電後的電壓值、放電的累計時間等數據。

並聯及三相控制

3282 系列負載提供多台並聯、三相應用功能，讓使用者能夠進行更大功率或三相交流電源的測試應用，這樣可以更靈活、更彈性的使用3282系列交流電子負載，以節省成本。在並聯/三相的操作上，使用者如同操作單機一樣，只要對 Master進行操作即可，Slave1 及 Slave2 會自動進行該相的吃載及量測。

並聯及三相的連接如下圖所示。
