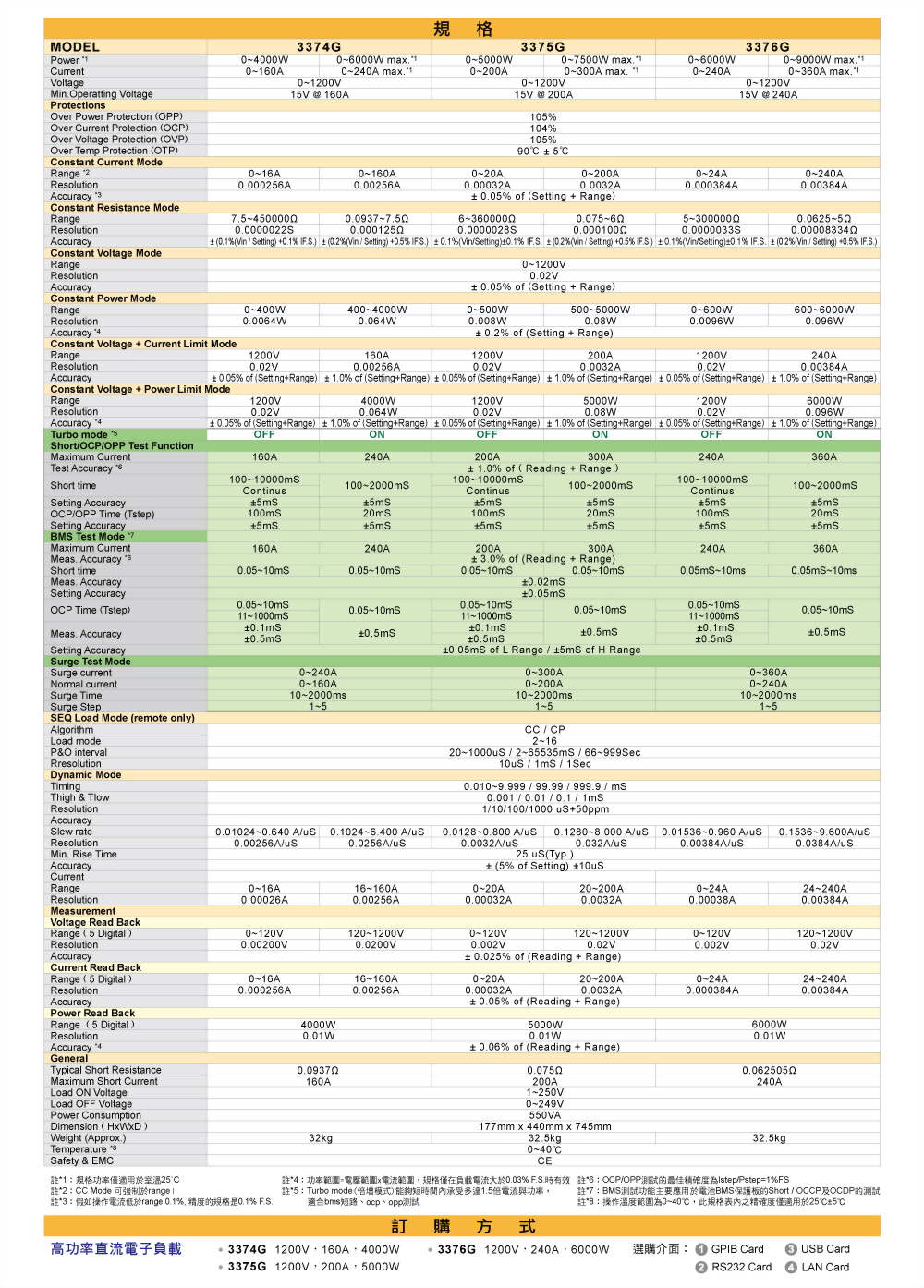

3374G 高功率直流電子負載 1200V, 160A, 4000W
1200V, 160A, 4000W
型號 :
3374G
- 每個3350G系列模組均有獨立的控制及顯示面板、定電流/定電阻/定電壓/定功率/動態模式,更可透過RS232、Ethernet、USB和GPIB等介面進行遠端控制。
- 具備短路測試功能及設定短路時間,並可量測短路電壓及電流。
- 在定電流及定功率模式下,可做動態負載之模擬,其電流上升、下降斜率均為獨立可調,另具有一外部輸入任意波形之動態負載功能。
- 於模組上新增的OCP、OPP單鍵測試功能,使得OCP、OPP之測試更有效率及準確。
- 可設定的吃載/停止吃載(LOAD ON/OFF)電壓點及良/不良(GO/NG)的比較判斷功能、電壓極性顯示可正可負及150組 儲存/呼叫 記憶,使得負載更適用於各種不同的應用。
- 多達150組測試參數及狀態的儲存功能,讓其可根據自動測試( auto sequence)需求,隨時將儲存記憶調出來任意使用。
- 針對電池BMS保護板提供Short、OCCP及OCDP之保護功能測試
- 5位之數位電壓、電流以及功率錶
- 可同時顯示電壓值、電流值、瓦特值
- 大型 LCD Display、可用飛梭旋鈕或按鍵調整設定值
- 不只CC、CR、CP mode具備並聯操作功能,CV mode亦具備並聯操作功能
- 可設定開機狀態值
- 於短路測試時可設定短路時間
- 電壓極性顯示可設成正值(”+”)或負值(”-”)
- 主從控制最多為 1 個 Master 7 個 Slave
- 可選用介面 : GPIB、RS232、USB、LAN
- 支援太陽能板MPPT CV測試
-
提供電池BMS保護板之保護功能測試
-
9923負載電流波形產生器提供電池實際放電電流波形之模擬(選購)
- 內建測試模式包括 Battery Discharge time, BMS, 短路模擬, OCP, OPP 等測試模式
- Turbo mode(倍增模式),能夠在短時間內承受多達1.5倍電流與功率的電子負載,最適合BMS及短路、OCP、OPP測試
- 定電流、定電阻、定電壓、定功率、定電流+定電壓、定功率+定電壓、動態及短路模式
- 過電流、功率、溫度保護及過電壓示警
-
內建緩啟動電路功能,允許UUT電源直接連接到3360G、3370G系列負載輸入端,不再需要外接緩啟動電路的大型繼電器開關
- 電壓/電流源測試
- 交換式電源供應器暫態響應
- 定電壓模式供限流測試及模擬電池
- 電池放電容量
- 鋰電池BMS充放電保護
- 太陽能板MPPT
- 研發、品管
- ATE系統
- 生產測試
