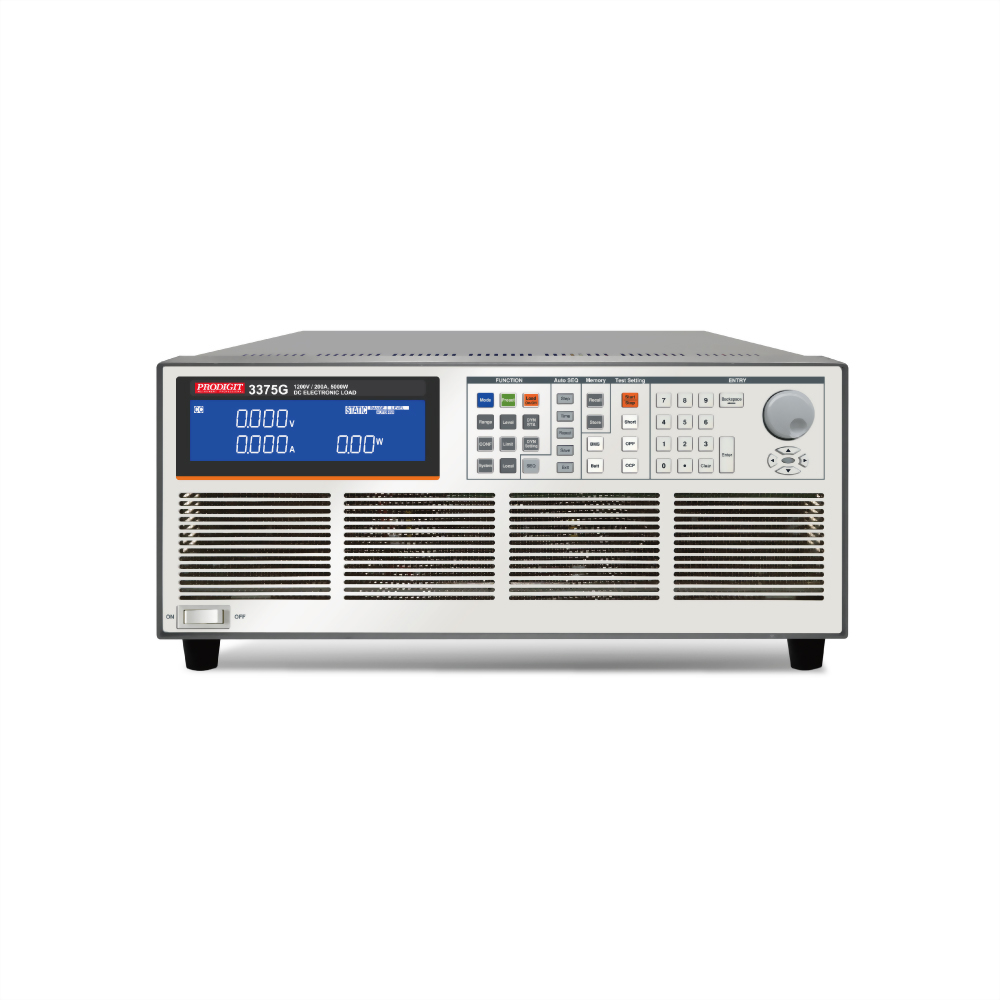

3375G 高功率直流電子負載 1200V, 200A, 5000W

1200V, 200A, 5000W
型號 : 3375G


  • 每個3350G系列模組均有獨立的控制及顯示面板、定電流/定電阻/定電壓/定功率/動態模式,更可透過RS232、Ethernet、USB和GPIB等介面進行遠端控制。
  • 具備短路測試功能及設定短路時間,並可量測短路電壓及電流。
  • 在定電流及定功率模式下,可做動態負載之模擬,其電流上升、下降斜率均為獨立可調,另具有一外部輸入任意波形之動態負載功能。
  • 於模組上新增的OCP、OPP單鍵測試功能,使得OCP、OPP之測試更有效率及準確。
  • 可設定的吃載/停止吃載(LOAD ON/OFF)電壓點及良/不良(GO/NG)的比較判斷功能、電壓極性顯示可正可負及150組 儲存/呼叫 記憶,使得負載更適用於各種不同的應用。
  • 多達150組測試參數及狀態的儲存功能,讓其可根據自動測試( auto sequence)需求,隨時將儲存記憶調出來任意使用。
  • 針對電池BMS保護板提供Short、OCCP及OCDP之保護功能測試



3350g-series-high-power-dc-electronic-load-specifications_ch_01.jpg3350g-series-high-power-dc-electronic-load-specifications_ch_02.jpg3350g-series-high-power-dc-electronic-load-specifications_ch_03.jpg3350g-series-high-power-dc-electronic-load-specifications_ch_04.jpg




  • 5位之數位電壓、電流以及功率錶
  • 可同時顯示電壓值、電流值、瓦特值
  • 大型 LCD Display、可用飛梭旋鈕或按鍵調整設定值
  • 不只CC、CR、CP mode具備並聯操作功能,CV mode亦具備並聯操作功能
  • 可設定開機狀態值
  • 於短路測試時可設定短路時間
  • 電壓極性顯示可設成正值(”+”)或負值(”-”)
  • 主從控制最多為 1 個 Master 7 個 Slave
  • 可選用介面 : GPIB、RS232、USB、LAN
  • 支援太陽能板MPPT CV測試
  • 提供電池BMS保護板之保護功能測試
  • 9923負載電流波形產生器提供電池實際放電電流波形之模擬(選購)
  • 內建測試模式包括 Battery Discharge time, BMS, 短路模擬, OCP, OPP 等測試模式
  • Turbo mode(倍增模式),能夠在短時間內承受多達1.5倍電流與功率的電子負載,最適合BMS及短路、OCP、OPP測試
  • 定電流、定電阻、定電壓、定功率、定電流+定電壓、定功率+定電壓、動態及短路模式
  • 過電流、功率、溫度保護及過電壓示警
  • 內建緩啟動電路功能,允許UUT電源直接連接到3360G、3370G系列負載輸入端,不再需要外接緩啟動電路的大型繼電器開關




  • 電壓/電流源測試
  • 交換式電源供應器暫態響應
  • 定電壓模式供限流測試及模擬電池
  • 電池放電容量
  • 鋰電池BMS充放電保護
  • 太陽能板MPPT
  • 研發、品管
  • ATE系統
  • 生產測試
