1. 快速入門指南

 WARNING  觸電危險

• 直流負載符合 IEC 安全等級 I（具有保護 Con-doctor 終端）。 務必將產品接地防止觸電。
• DC LOAD 通過電源線地線接地。
• 將保護導體端子接地。

1.1.  安裝和準備

1. 關閉電源開關
2. 檢查交流電源線是否符合交流/直流負載的標稱輸入額定值
3. 將電源線連接到AC INPUT
4. 檢查電源線連接是否正確

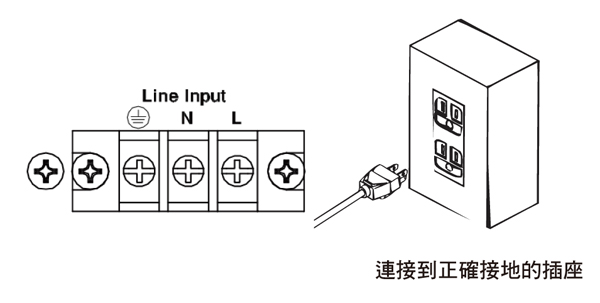

5. 將電源線插頭連接到正確接地的插座

1.2. 檢查電源是否開啟

1. 檢查電源線連接是否正確。
2. 檢查後面板上的AC/DC INPUT（負載輸入）端子是否沒有連接任何東西

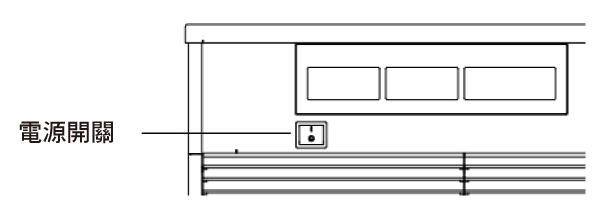

3. 打開電源開關
4. 如果您發現交流/直流負載周圍或內部發出奇怪的聲音、異味、著火或冒煙，請關閉電源開關，或從插座上拔下電源線插頭
5. 按電源開關的一側關閉電源

1.3. 連接到待測物(DUT)

 CAUTION  損壞危險

• 當產品的負載開啟時,請勿將待測物連接到負載輸入端子。
• 連接時不要顛倒極性,負載開啟時可能會流過過電流。
• 為避免過熱，請遵守以下預防措施。

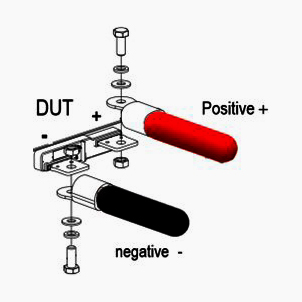

• 使用提供的螺釘連接帶有壓接端子的電纜。

1.4. 連接後面板負載輸入端子

 WARNING  觸電危險

1. 務必在後面板上裝上負載輸入端子的蓋子。
2. 關閉負載。
3. 關閉待測物(DUT)的輸出。

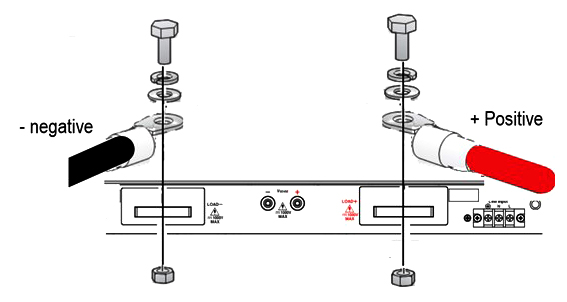

4. 將待測物(DUT)連接到後面板上的負載輸入端子。
5. 連接時不要顛倒極性。
6. 將負載的正（+）輸入端子連接到 DUT & Load 單元的高電位輸出，並將負載的負（-）極性輸入端子連接到 DUT & Load 的低電位輸出單元。
7. 這樣就完成了連接。

註：電壓校正時，由於輸入阻抗及Snubber電路的關係，請勿將DC Standard直接輸入至DC Load Input 端。

1.5. 電線電纜指南

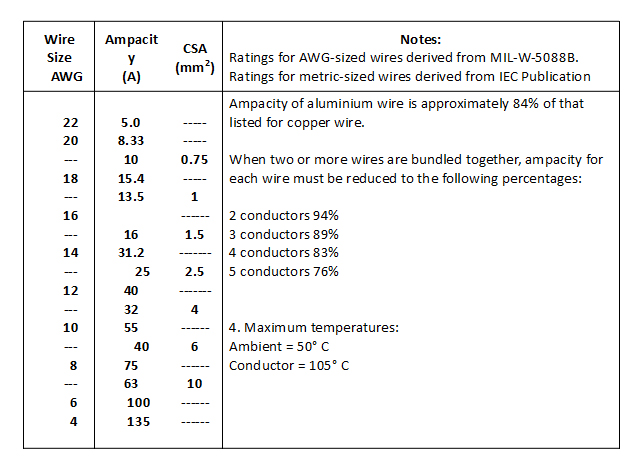

下表提供了公制和AWG尺寸的載流能力（載流量）指南。公制尺寸表示為橫截面積〈CSA〉。如果對電纜載流量有任何疑問，建議您諮詢您的電纜供應商。

1.6. 電源打開/電源關閉負載和待測物 (DUT)

電源打開順序

1. 打開負載上的 POWER 開關。
2. 打開待測物(DUT)上的POWER開關。

電源關閉順序

1. 關閉待測物(DUT)上的POWER開關
2. 關閉負載上的 POWER 開關。

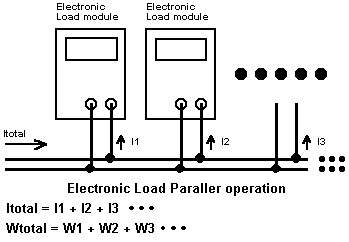

 2. 當電流或功率規格超過電子負載模組設定時的連接方式

以上的例子說明四組輸出的電源供應器連接到四個電子負載模組的連接方式。
