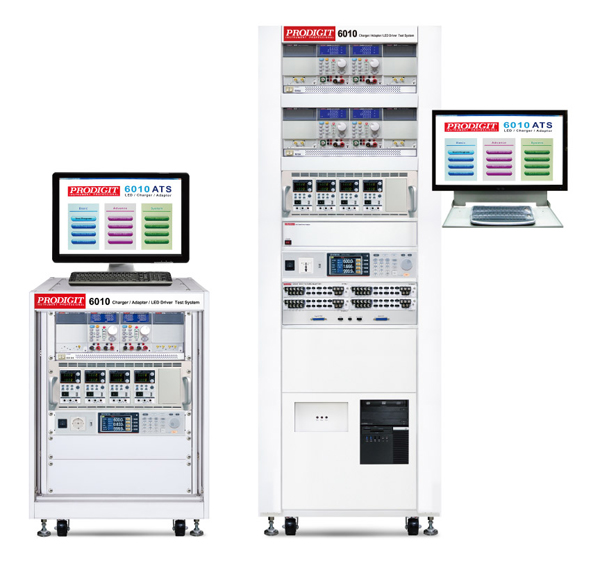

6010 ATE 的AC,DC電源及 Inrush Current 測試方案

6010 ATE 的AC,DC電源及Inrush Current 測試方案

1. Prodigit的電子負載機型最多最齊全

除標準的300W模組式負載3310F系列，雙負載模組3330F系列、LED負載3340G系列外，其他機型也都可以支援。

包括600W、1200W、1800W、2400W、3600W、5000W等，甚至交流負載都能支援，讓您購置6010 ATE後，不須擔心未來電源機型需要對應的電子負載，博計是目前市場上規格與機型最完整的廠家。


2. AC電源除APS-7050及APS-7100外，亦可選用APS-7200 / APS-7300以上規格的AC電源

Prodigit 6010 ATE 對上述AC Source都可支援，對市場上各品牌的AC電源經評估後亦可支援，若需評估請聯絡博計業務部門。

3. Inrush Current 最佳測試方案

Prodigit 6010 ATE的Inrush Current採用分散式開關機設計，由5303 3KVA AVR供應230V / 264V / 277V亦可客製其他電壓值的Inrush Current測試電源，能提供高達200Apeak的電流。

在4015A Power Meter內建4 channel分散式Inrush Current高速開關，能夠對99093雙測試治具中的4個待測試電源產品逐一開機測試，能夠精確測試達到200A的Inrush Current。

經由5303 AVR與4015A Power Meter的巧妙安排，6010 ATE能夠穩定並精確測量到高達200Apeak的Inrush Current，相對於4個待測電源同時開機測試Inrush Current，6010 ATE僅需要一般ATE25%的AC電源容量，除了測試Inrush Current更精準外，更替您節省了昂貴、體積大、規格多400%的AC電源。具體來說：對於輸出30W以內的AC / DC電源，使用1台APS-7050 500VA或APS-7100 1KVA電源便足夠（註：AC / DC電源效率為70%，功率因素PF : 0.7，因此30W輸出的AC/DC電源其輸入電源約為60VA），4台AC/DC電源的總AC輸入電源便為240VA，當測試Inrush Current時，AC / DC電源的輸入便經Switch A切換並連接到5303 3KVA AVR的輸出，然後對4台 AC / DC電源令4015A 4 Channel數位功率表中每個Channel的Switch B逐一開機測試Inrush Current，因此5303 AVR僅需提供200Apeak即可，不需提供到高達 800 Apeak = 200 Apeak x 4 的瞬間電流，最後Inrush電流測試完成後，6010 ATE便將AC / DC電源的輸入經Switch A切換到5302A AC Source的輸入，這是6010 ATE對AC Source的重要優化措施，因此6010 ATE不需要規格特別大的電源，卻仍然可以精確測量Inrush的方法。

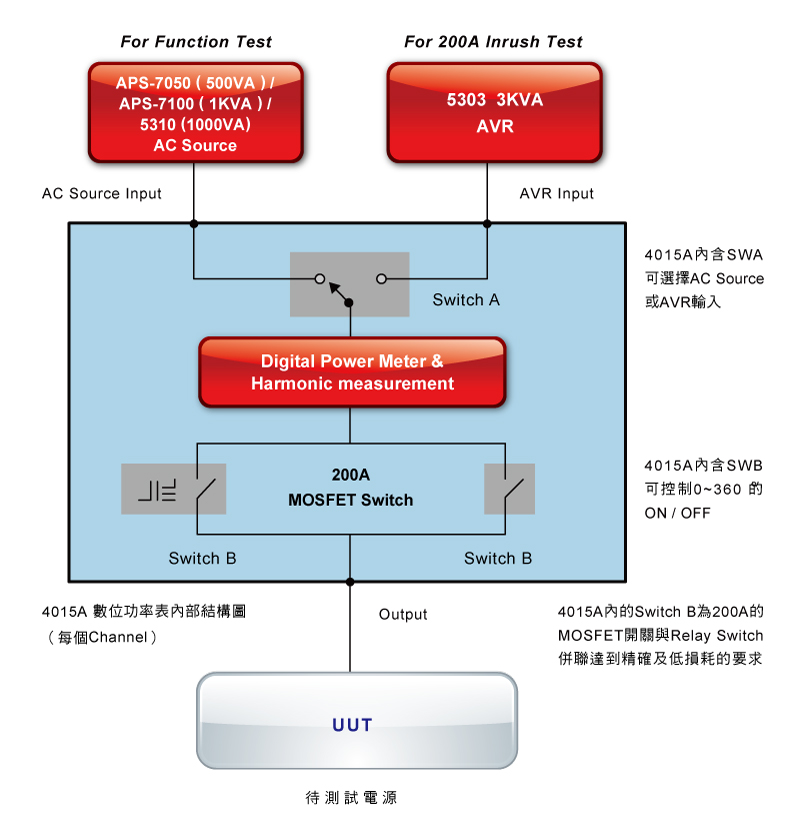

6010 ATE 使用4015A的結構圖

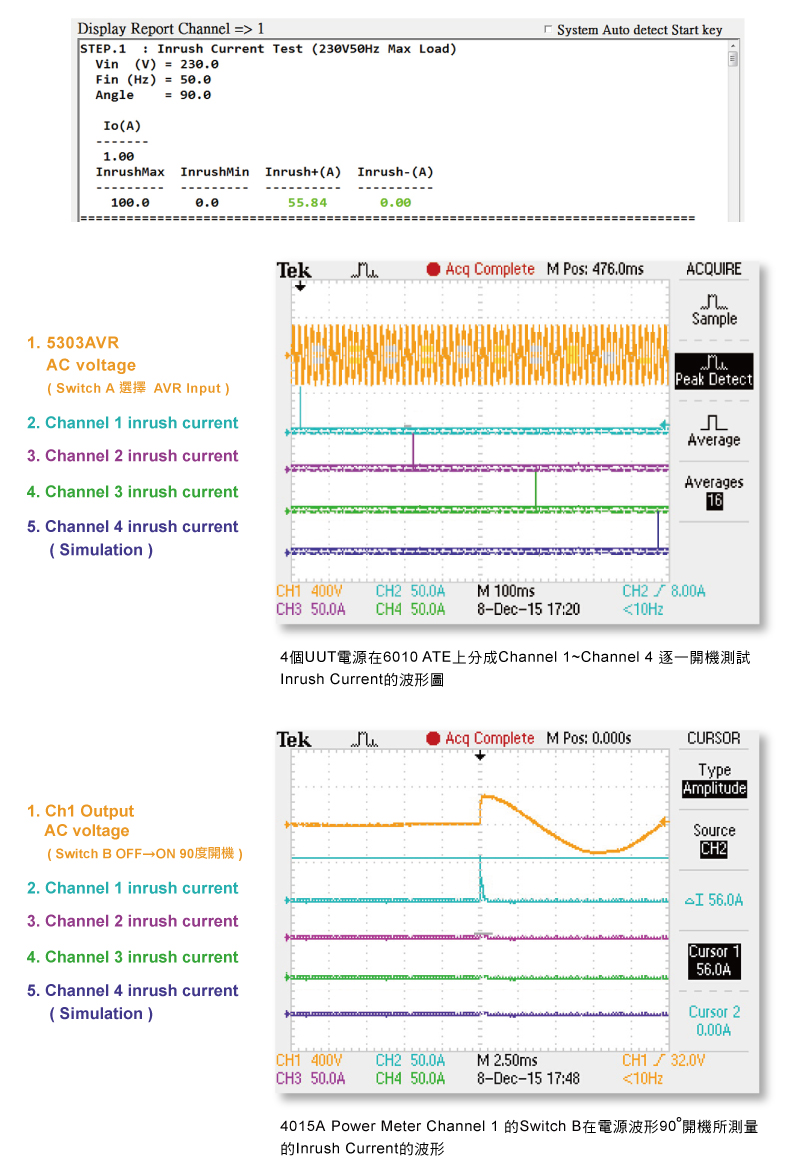

6010 ATE的Inrush Current測試報表


對於Charger / Adapter等不需要Harmonic電流諧波測量時，可以選用4013A 300V / 20A AC / DC數位功率錶，其系統結構圖如下所示

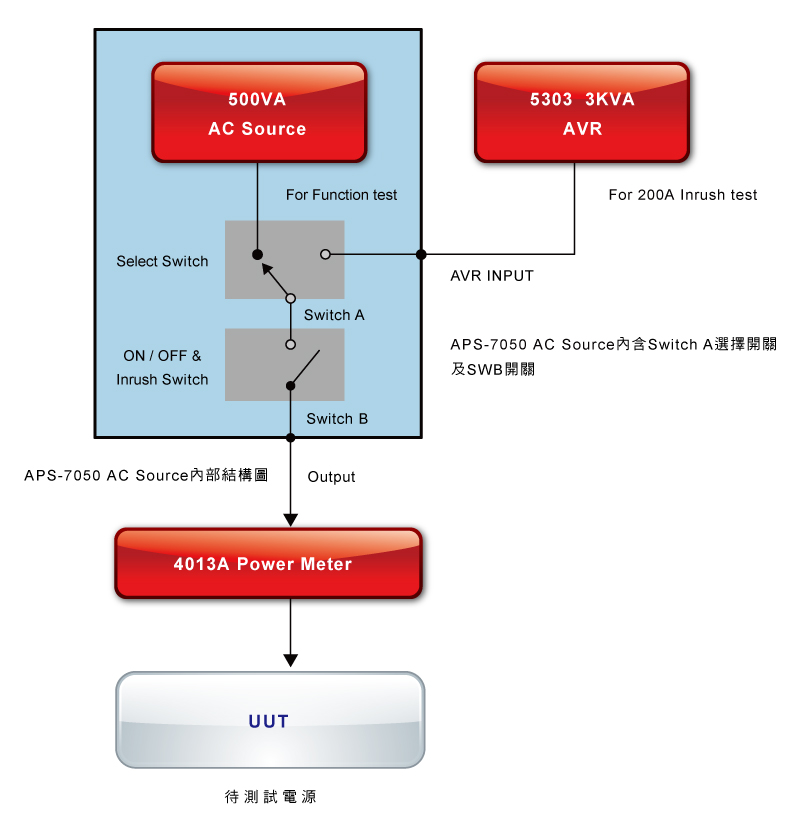

6010 ATE 使用 APS-7050 / 4013A 的結構圖

4. 6010 ATE內AC Source的彈性組合

如前所述，對於輸出功率在30W內的AC/DC電源產品，需要使用99093雙治具且4台同時測試時，僅需一台APS-7050或APS-7100 AC Source，若輸出功率>30W但小於60W時，便可選用2台APS-7050或1台APS-7100 1KVA AC Source。

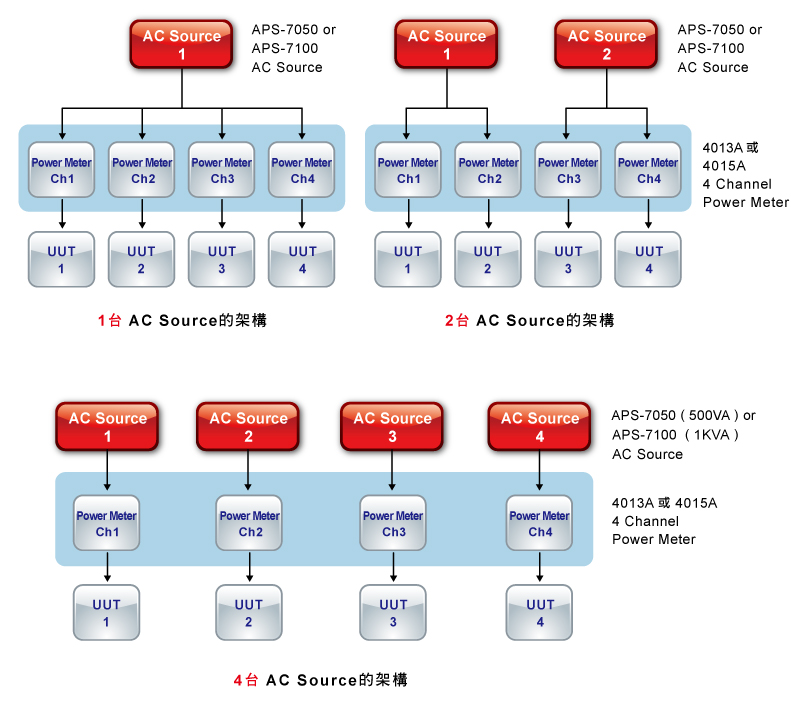

6010 ATE的架構非常彈性，搭配4013A 4個Channel Power Meter或4015A 4個Channel Power Meter（含Harmonic測量）能夠一台AC Source對4台待測電源，並允許2台AC電源或4台電源的使用，如下圖所示


5. 6010 ATE支援DC/DC

除了AC / DC電源外，Power Bank與電池BMS相關電源已相當普遍，6010 ATE亦支援單輸出或多輸出的DC / DC電源測試，6010 ATE內有PFR-100L（50V / 100W）、PFR-100M（250V / 100W）、PSU-60-25（60V / 25A / 1500W）等DC電源，除了供DC輸出端的OVP測試外，並能夠作為DC / DC電源輸入端用，6010 ATE內的4015A除交流V / A / W / Harmonic 量測外，並支援DC的V / A / W量測，另外4013A Power Meter可支援AC / DC的V / A / W量測。對於市場各品牌的DC電源，經評估後亦可支援，若需評估請與博計業務部門聯絡。

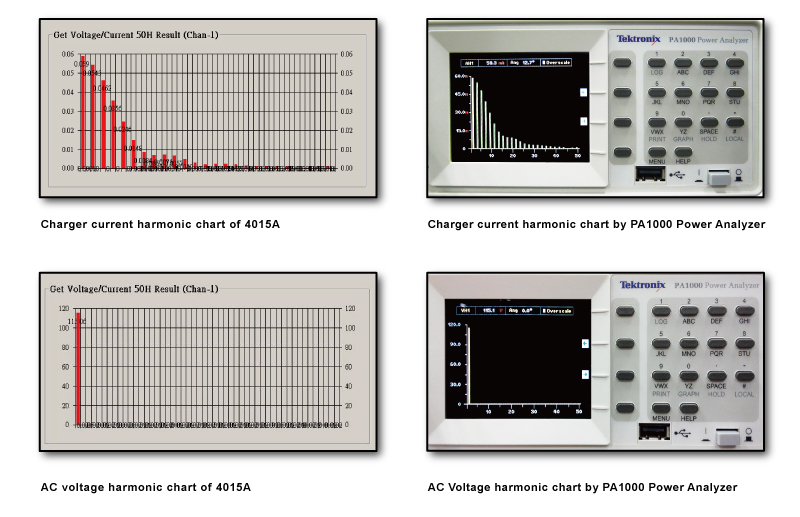

6. THD測試

6010 ATE內的4015A Power Meter內建4組功率表，能夠測量4組AC/DC的Inrush Current外，並能同時測試4組AC/DC或DC/DC的V/A/W/PF,V/A的50次諧波，4015A的電壓6檔，能測到500V AC或DC的電流8檔外加Inrush 200A共9檔，功率量測從0.3W~10000W共48檔，最低測到0.01mW，6010 ATE能有效支援Energy Star及Standby Power的測量。
