可調光LED照明的調光測試

LED照明的價格已經逐年快速下降，使得LED照明逐漸普及，雖然LED照明已經是最節能的照明設備，比白熾燈泡、日光燈等更具節能效果，但是LED照明還有一項重要的功能目前仍未充分發揮，那就是調光功能。傳統白熾燈泡雖然可以用調光器(TRIAC)來調光，但現在因為太耗能，許多國家地區已經限制不再生產，而日光燈雖然還在繼續供應中，但較LED耗能又無法調光；因此雖然目前LED照明的價格較日光燈昂貴，但LED照明可調光後，能節省更多能源，這點是日光燈無法達到的。

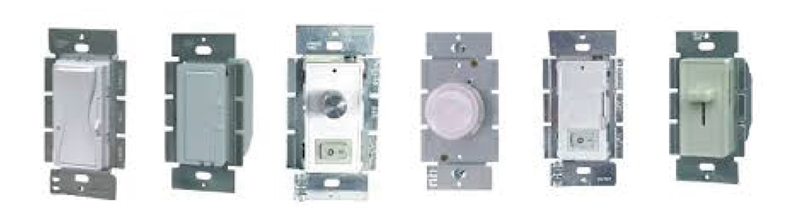

市售各種 TRIAC 調光器

LED照明如何實現調光功能?

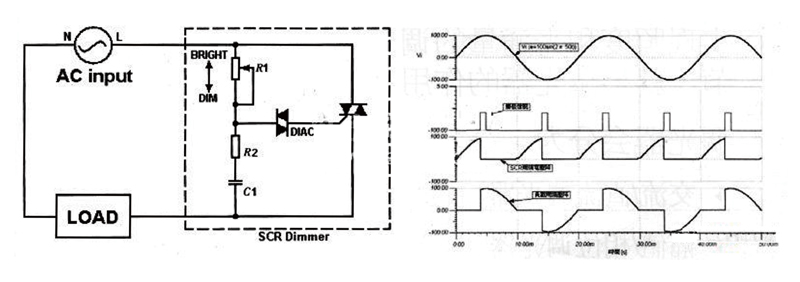

圖一 傳統的類比式調光器

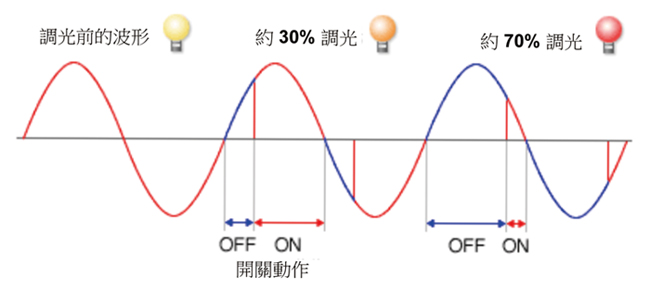

圖二 調光器（TRIAC）調變  電壓相位  進行調光控制

第二種技術是LED負載端控制，主要是控制流經LED的電流大小來調光，可以直接調整流經LED電流的0~100%或用數位式(Digital)脈波寬度調變(PWM)方式調光，它是用一個約數百Hz脈波調整改變此脈波的脈波寬度，由0%到100%；便可以調整流過LED的平均電流，達到調光的功能，LED負載端控制需要一個遙控器來控制，通常控制LED驅動器的調光控制信號可以是一個0~10V的電壓信號來控制0~100%的LED電流或是100~1000Hz PWM波寬0%~100%的信號，由於人類眼睛反應有視覺暫留現象，在數百Hz的調變下，並不會感受到閃爍光現象，如下圖二所示，像電視機或LCD監視器的背光亮度，大部分是使用PWM方式來調整顯示器的亮度，其優點除了可以節能外顯示器的顏色可以不受調光亮度之影響是一種最適合用LED調光的技術。

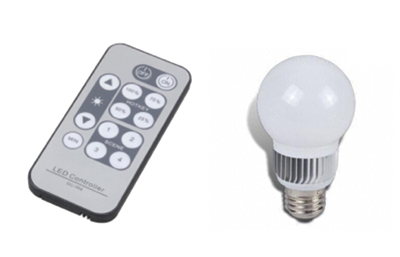

無線遙控 LED 燈

若應用的照明需要最佳的線性及色度，則可達到真正PWM調光的驅動器會是最適當的選擇。若應用對於雜訊相當敏感或需要最高的效率，則須採用類比調光的驅動器。

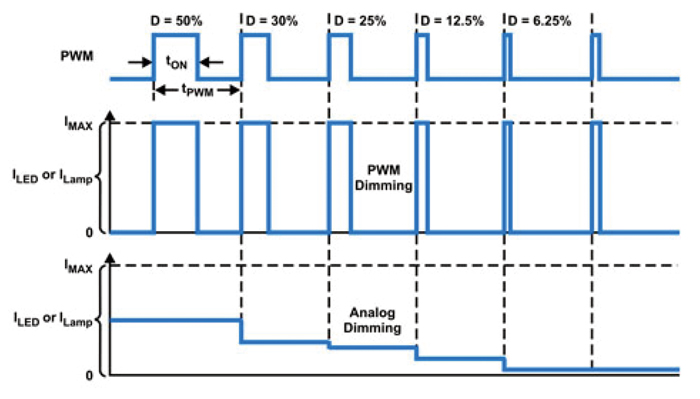

圖三  採用類比調光及PWM調光時的燈光或LED電流
